新赛道突破！航征雷达水位计落地浮体一字闸，解锁内河航运监测全新方案
-
2026-08-14 -
航征新闻
导语
河道、水库、渠道已是雷达水位计成熟应用场景，而浮体式一字闸作为新型水工通航设施，舱体密闭、内外工况差异大、闸门动态翻转，长期缺少适配性强、可联动自控系统的水位监测成套解决方案。航征深耕智慧水体感知技术，以国内某重要通航河道浮体一字闸标杆项目为落地载体，30 台定制化雷达水位计成套交付应用，开辟雷达水位计专属细分应用新赛道，依托定制化硬件、成套支架、PLC 联动一体化方案，针对性攻克浮体闸全域水位监测核心痛点。

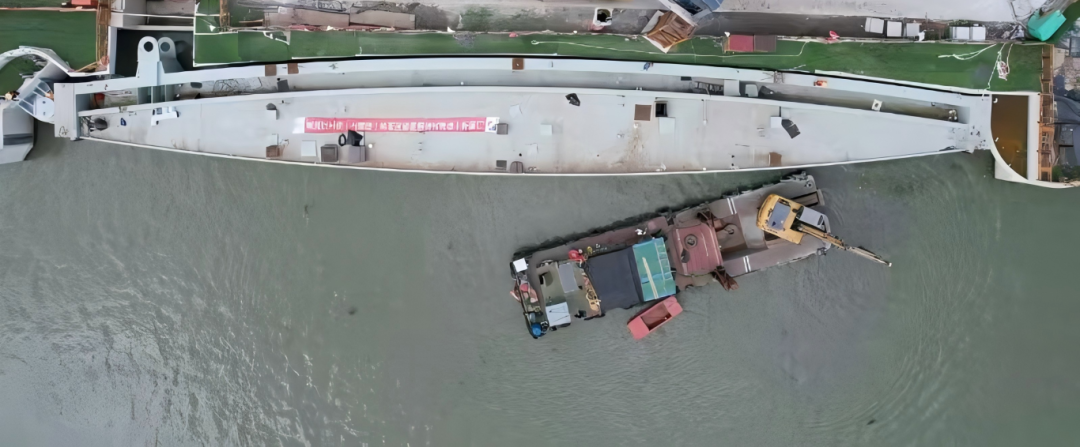

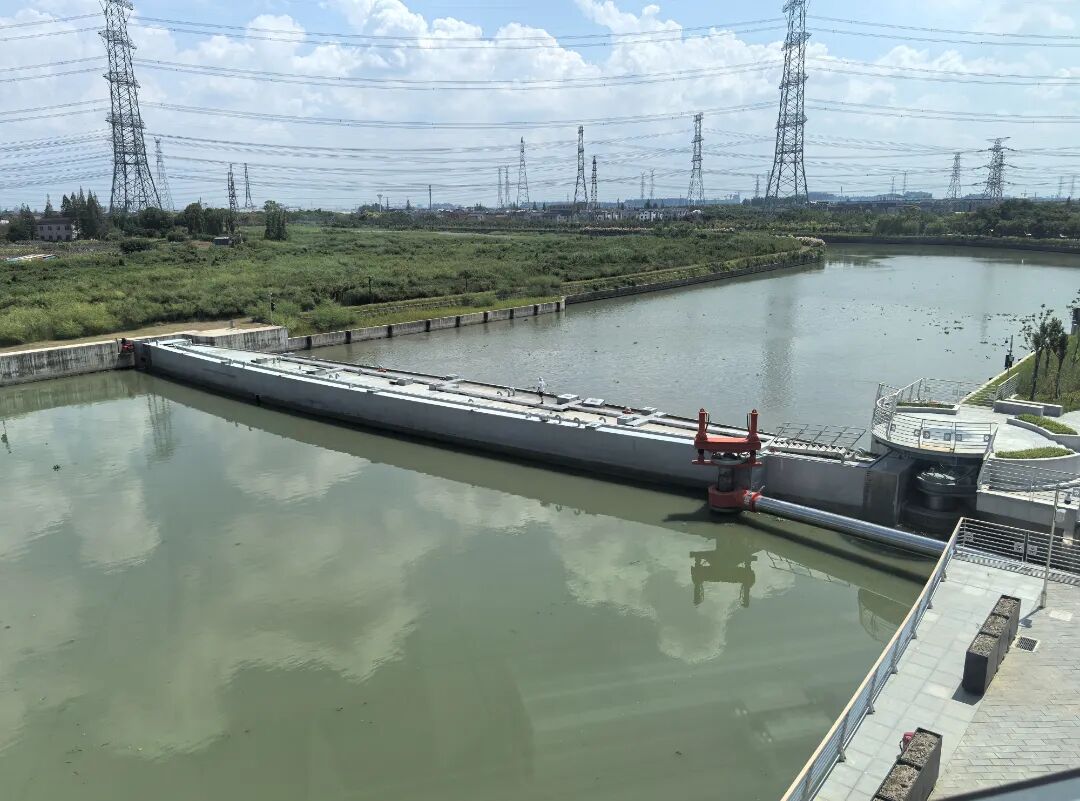

本次落地的浮体一字闸属于 Ⅱ 级防洪通航工程，闸口跨度大，门体内部划分为多组独立调节水舱、封闭设备舱，闸门启闭全程需完成上浮、旋转、下沉整套动作，多重特殊工况叠加，传统监测设备难以适配，行业暂无标准化落地方案：
水舱封闭潮湿、水汽浓重，投入式液位计易腐蚀、淤堵；超声波受舱内雾气、温差干扰，数据漂移失真；舱内人行通道、电缆夹层分层布置，安装空间受限，通用支架无法适配不同点位安装需求。
闸门外沿长期临水、受水流浪花冲击，人工运维风险高；水体波动极易干扰测量精度。
项目需同步监测舱内水位平衡与闸门前后水体高差，以此判断浮体门体倾斜、上浮下沉均衡度，单一点位数据无参考意义，30 个监测点需同步稳定输出毫米级精准数据，联动 PLC 实现自动化调度预警。
全点位数据统一接入 PLC 自控系统，监测点位分散、线缆敷设距离长，需配套定制支架，通用设备无配套施工方案。
二、航征全新行业方案：
30 台雷达水位计分区域精准布设
本项目整体部署 30 台 搭载4D 动静目标识别技术的HZ-RLS 系列排水雷达水位一体机，分为水舱内 22 台、闸门外侧 8 台两大监测分区，航征同步配套定制专用安装支架，软硬一体化适配浮体一字闸专属工况。

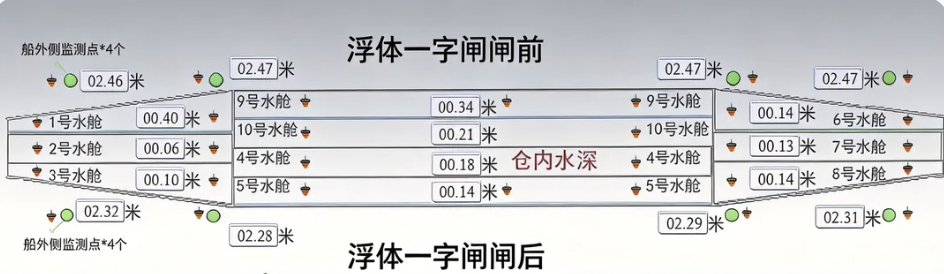

舱内 22 点位：单舱双点位监测，保障浮体舱体平衡稳定：
核心监测逻辑（项目核心功能）
每组水舱双雷达同步采集实时水位数据，统一上传至平台与 PLC 系统：
1.系统自动比对同一水舱两端两台设备数值，水位差值≤规定数值，判定舱内水体均匀；若差值超限，即刻触发设备 / 舱体失衡报警，提醒运维人员核查。
2.取同舱两台设备有效数据平均值，核算舱内实时储水量，与水泵抽排水流量数据双向校核，自动调控充排水设备，将各水舱水位稳定在安全区间。
3.区分常规调节水舱与应急调节水舱，设置分级安全水位阈值，实时把控整体浮体重量平衡，从根源避免闸门上浮、下沉过程中出现倾斜。
闸外 8 点位：闸前闸后各 4 台，抵消河道水压干扰：

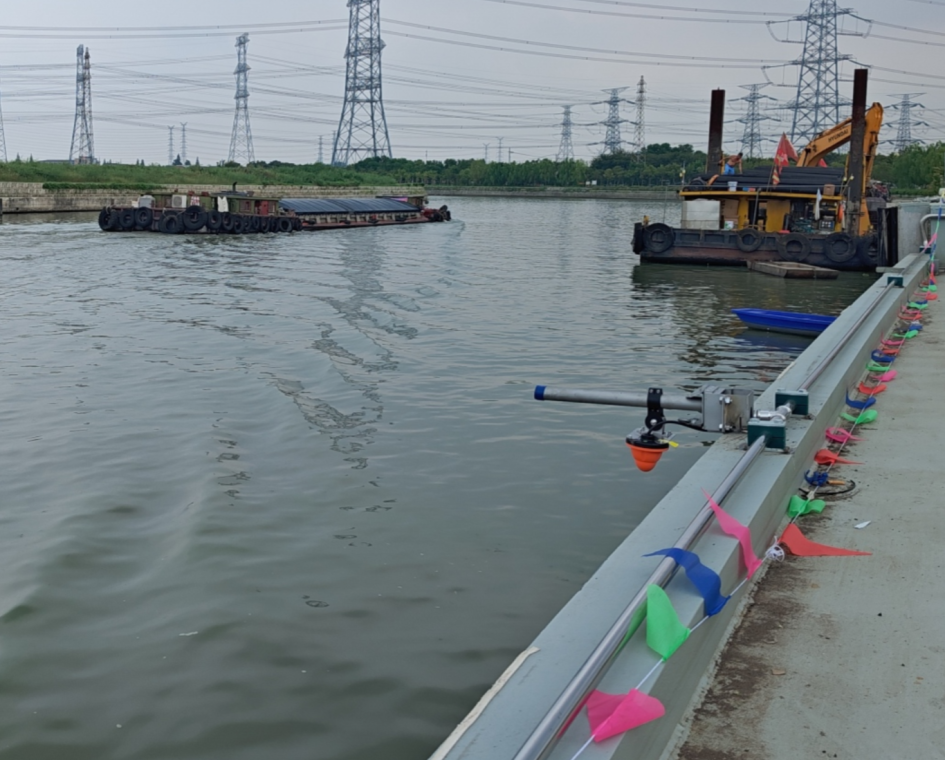

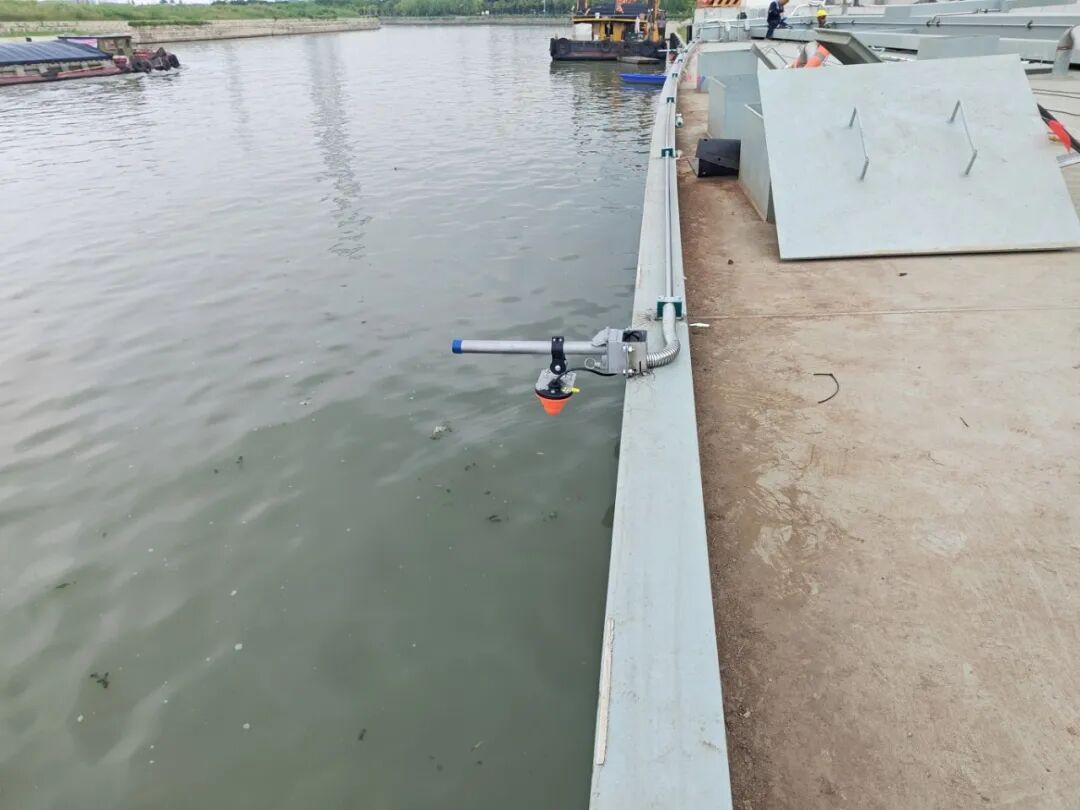

浮体一字闸外侧边梁共布置 8 台雷达水位计，闸门前端、后端各 4 台，创新采用可折叠摆臂式支架，解决临水检修痛点：
正常工作状态：摆臂向外延伸超出闸门边梁 20cm 以上，传感器远离闸体结构，规避墙体反射干扰；
检修维护状态：摆臂可向外翻转，工作人员站立平台即可完成设备拆卸、校准，无需涉水作业，大幅降低运维安全成本。

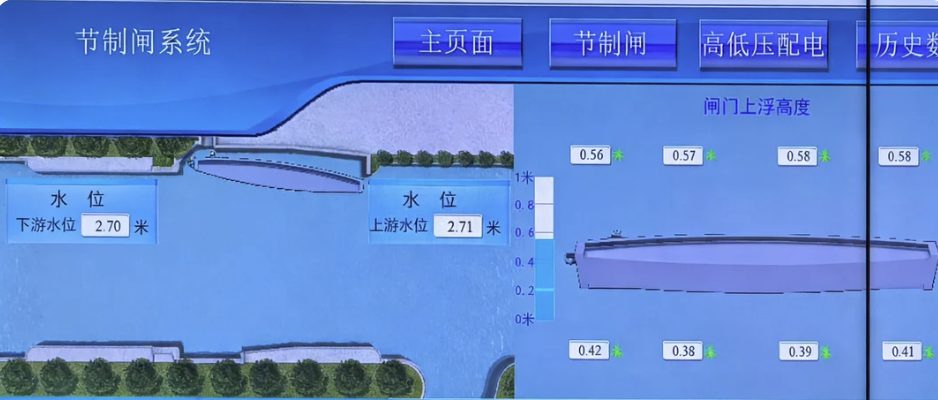

核心监测逻辑：闸前、闸后共 8 台雷达同步采集河道水体水位，数据同步接入 PLC 自控系统：
1.系统横向、纵向双重比对闸前、闸后水位差值，精准判断河道水体水压差；
2.实时分析外部水压对浮体闸门产生的侧向作用力，自动联动液压启闭机微调闸门姿态；
3.校核闸门上浮、下沉到位精度，动作误差控制在 1cm 以内，保障一字闸旋转开合全程顺畅平稳，规避动水开闸、关闸时卡滞、偏移风险。
PLC 标准化组网，4D 动静目标识别技术筑牢核心实施优势
30台雷达水位计支持多点位并线接入PLC，PLC 接口可按需拓展，完美匹配闸站原有自动化调度系统。依托航征自研4D 动静目标识别技术，设备在浮体闸全动态工况下形成不可替代的落地优势：
1.四维识别区分动静干扰，数据零失真

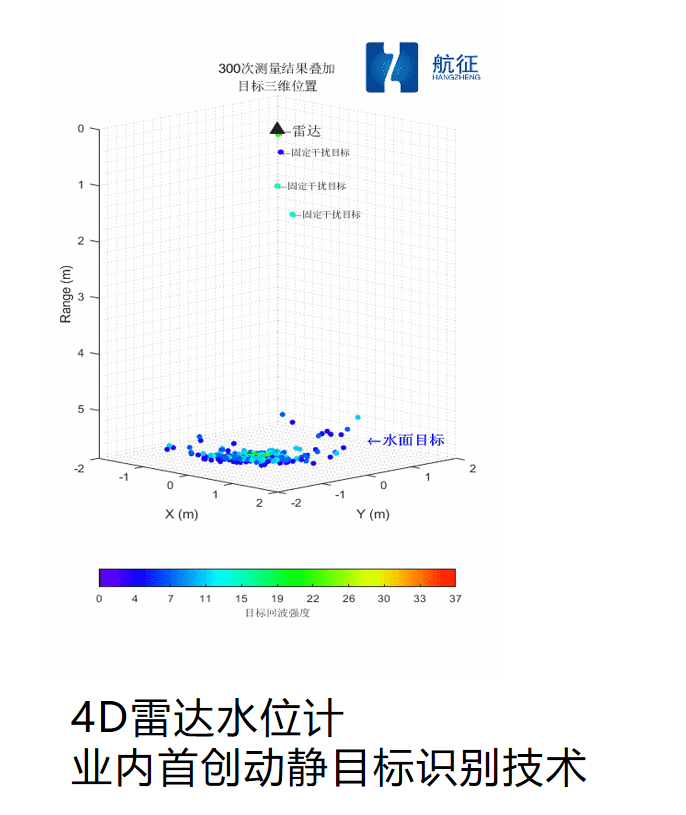

4D 动静目标识别算法从距离、面积、持续时长、波形特征四维维度，精准区分真实水面、浪花、水汽、漂浮杂物、舱内管壁反射等干扰目标。舱内高湿起雾、闸外水流翻涌时，自动过滤动态杂波，只输出稳定静态水面真实水位，彻底解决传统雷达数据跳变、误报警问题。
2.动态震动自适应补偿，适配闸门翻转工况
结合内置姿态感应模块，闸门 90° 旋转、上浮下沉震动过程中，实时识别设备抖动带来的波形偏移，自动修正测量数值，全程维持毫米级监测精度，不会因门体运动产生异常数据打乱 PLC 自动调控逻辑。
3.智能均值滤波输出，保障多点位同步运算可靠
基于 4D 识别筛选有效回波，对稳定水位做周期均值计算，摒弃瞬时波动值。30 个点位同步上传干净、统一的有效数据，PLC 可稳定完成舱内平衡、闸外水压双重逻辑运算，精准驱动水泵、液压启闭机联动调节。
4.远程智能运维，降低复杂闸站人工成本
后台可远程查看各点位实时数据，快速判断设备是否被遮挡、有无杂物干扰，支持远程参数配置、固件升级，无需频繁进入密闭舱体、涉水到闸外侧检修，大幅缩减现场运维工作量。
三、开辟新赛道：
航征雷达水位计，补齐浮体闸监测空白
过往雷达水位计应用集中于常规河道、水库、固定闸站，浮体式一字闸、浮体闸门属于细分新兴水工品类，行业内缺少成熟、成套监测方案，多数项目仍沿用传统接触式液位设备，故障率高、运维成本居高不下。
航征依托多年水文水利仪器研发沉淀，以该浮体一字闸项目为样板，完成三大行业突破：
国内首批形成标准化浮体一字闸雷达水位监测成套方案，覆盖舱内密闭空间、闸门外侧临水两大特殊工况；
本次方案完全针对浮体一字闸 “多独立水舱 + 可翻转门体 + 内外双维度监测” 独有工况开发，分层立管支架、可翻转摆臂支架、双点位平衡预警逻辑均为项目专属设计
设备原生适配闸站 PLC 自动化调度平台，实现水位监测、闸门安全预警、启闭联动一体化，打造智慧浮体闸标准感知体系。
航征专注水体感知监测设备研发生产，核心 HZ-RLS 系列雷达水位计已全面覆盖：
✅ 常规河道、水库、灌区渠道；
✅ 城市内涝、下穿隧道、管网窨井；
✅ 传统节制闸、泄洪闸、船闸；
✅ 新增赛道：浮体一字闸 / 浮体挡潮闸门。
航征持续深挖行业细分场景差异化需求，以定制化硬件、稳定传感技术，助力排水信息化、智慧水网、数字孪生流域建设，为内河航运、防洪排涝项目提供可靠感知底座。
